Simcenter 3D為西門子工業軟件公司傾力打造的新一代仿真平臺。Simcenter 3D 為 3D CAE 提供統一、可擴展、開放且可伸縮的環境,而且連接到設計、1D 仿真、測試和數據管理。Simcenter 3D 將一流幾何體編輯、關聯仿真建模以及融入行業專業知識的多學科解決方案完美結合,加快仿真過程。快速準確的解算器支持結構分析、聲學分析、流體分析、熱學分析、運動分析、復合材料分析以及優化和多物理場仿真。Simcenter 3D 可作為環境使用。它還可以完全集成 NX,提供獨立的 CAD/CAE 模擬環境。
軟件功能模塊
集成的多學科預處理/后處理
Simcenter 3D 的核心是一個集中的工作環境,用于對結構、動力學、復合材料、耐久性、聲學、熱學、流動、運動、優化和電磁學方面的所有 Simcenter 3D 解決方案進行預處理/后處理。這一集成環境可幫助您加快 CAE 流程,簡化多學科仿真,將任何 Simcenter 3D 解決方案集成在一起,如熱機械、振動聲學或其他更復雜的分析。Simcenter 3D 的預處理/后處理可幫助您:
1、快速直觀地編輯、去特征和抽象幾何體
2、使用全面的網格劃分工具構建任何類型的網格
3、高效創建和管理有限元 (FE) 組裝件
4、為多個常見的第三方 CAE 求解器器創建、運行和評估仿真模型
5、高效遠程啟動和監控仿真

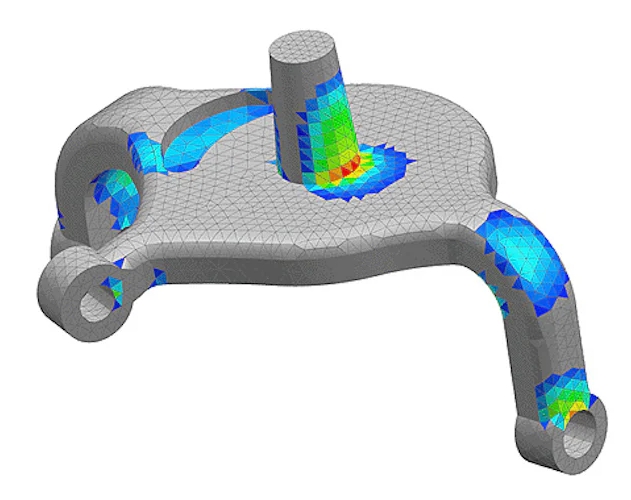

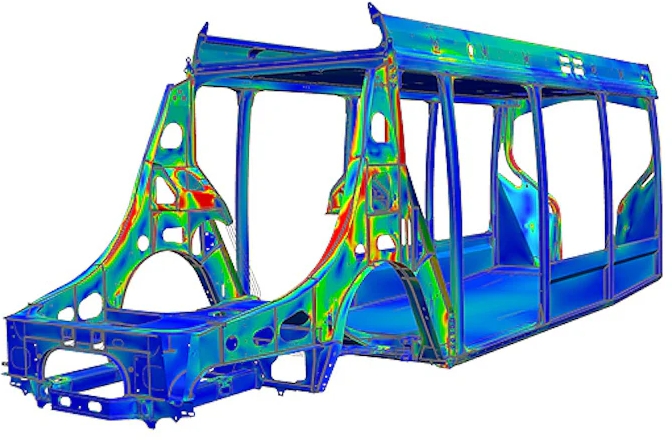

結構仿真
對結構進行仿真,了解它們在應力、變形等方面的性能。Simcenter 3D 中的結構分析解決方案由著名的 Simcenter Nastran 求解器提供支持,可以幫助您對以下類型的解決方案進行準確仿真:
1、線性分析
2、多步非線性分析

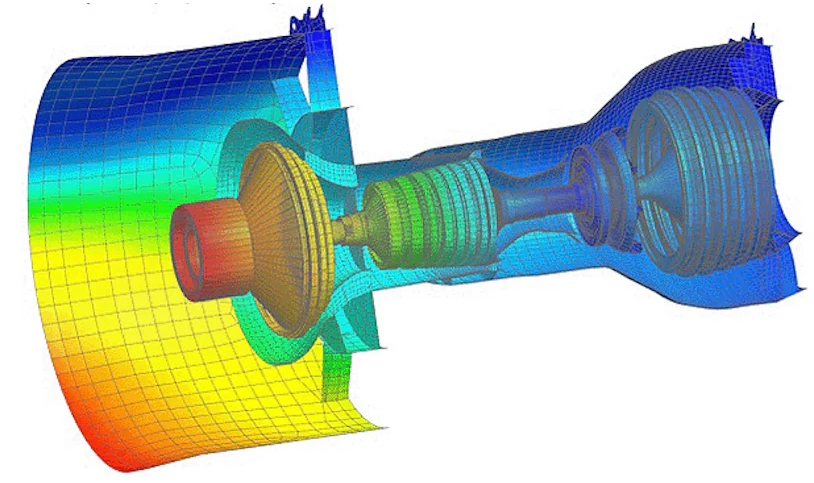

結構動力學
了解、分析和改進結構動力學響應。Simcenter 3D 結構動力學解決方案可幫助您有效了解并避免過度振動和應力。結構動力學解決方案的專用功能包括:
1、結構動力學
2、噪聲、振動與聲振粗糙度 (NVH)
3、轉子動力學
4、響應動力學

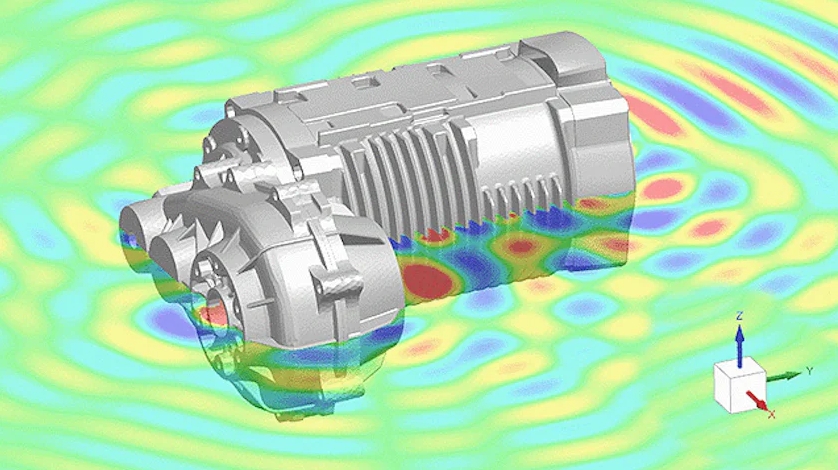

聲學仿真
通過聲學仿真降低噪音并優化聲品質。Simcenter 3D 包括專用的聲學建模功能、高效的求解器以及易于解讀的可視化和聽覺化工具,可讓您快速深入了解非耦合聲學、耦合振動聲學和空氣聲學應用設計的聲學性能。具體的聲學功能包括:
1、有限元建模 (FEM) 和邊界單元 (BEM) 解決方案
2、氣動聲學和空氣振動聲學
3、聲線法

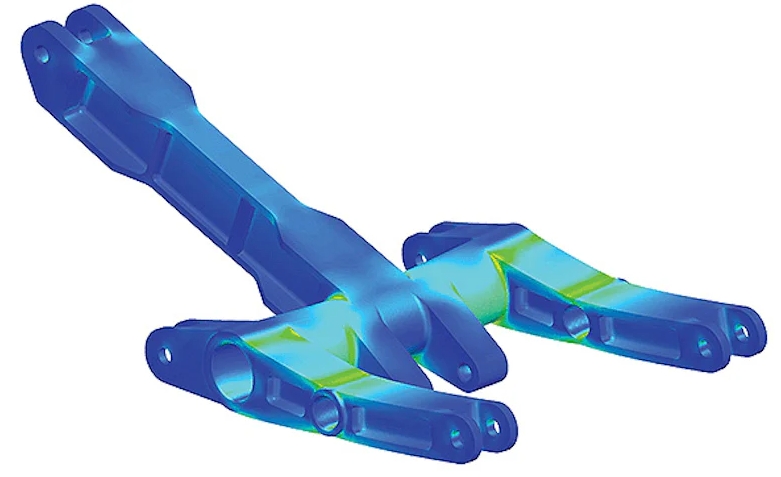

耐久性和疲勞分析
通過綜合工具套件進行深入的疲勞和壽命分析,為各個開發階段的疲勞設計提供支持。這包括設計階段易于使用的強度和疲勞測試向導;當前仿真部件的疲勞信息;復雜載荷情況的詳細分析,包括焊接和連接;以及新材料和制造流程。具體的耐用性功能包括:
1、疲勞強度分析
2、焊接疲勞
3、復合疲勞

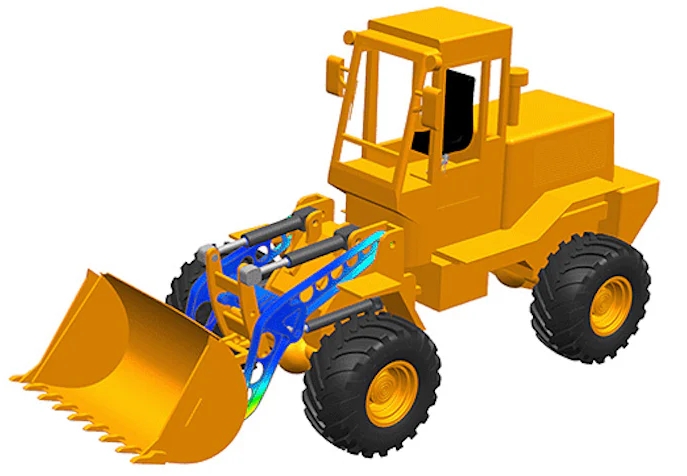

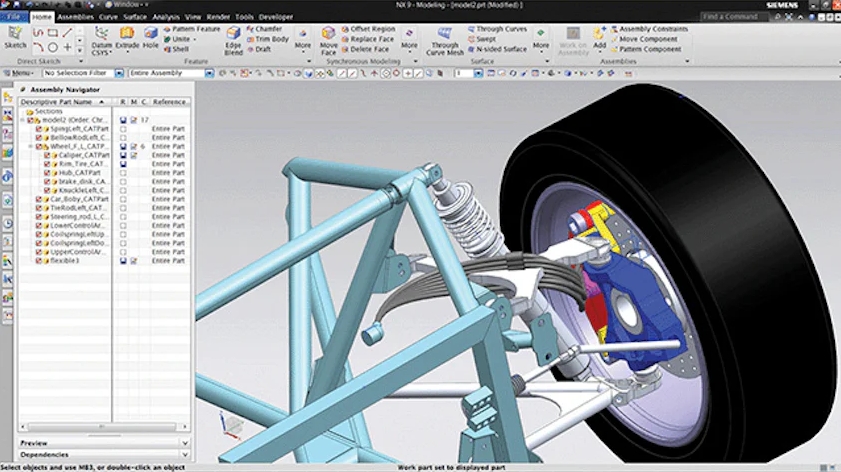

運動仿真
仿真多體動力學,以設計移動機構的性能。Simcenter 3D 包含一套完整而強大的功能,可支持高級動態、靜態和運動學仿真的各個方面。早期使用運動仿真是評估機構性能以提升設計置信度和降低風險的關鍵。具體功能包括:
1、剛體和柔性體動力學
2、控制系統集成
3、傳動系統、變速箱和齒輪
4、干涉檢查
5、硬件在環 (HIL)
6、時間波形復制
7、車輛行駛動力學
8、輪胎模型集成

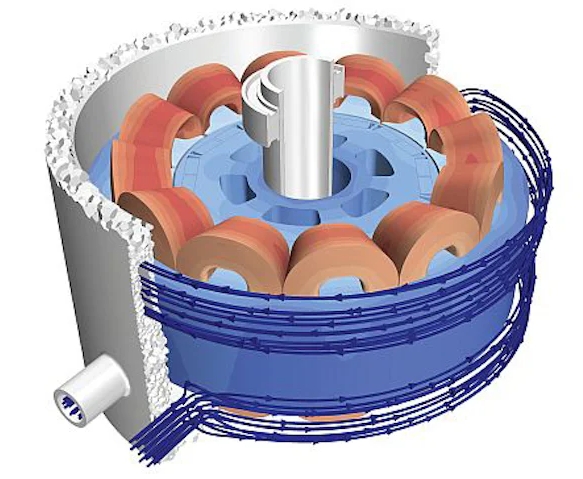

電磁學仿真
整合低頻和高頻電磁解決方案,實現出眾性能。Simcenter 3D 包含一套全面的功能,可幫助用戶深入了解各種設計挑戰,例如機電組件的性能和能量轉換、天線設計和選址(無論大小)、電磁兼容性 (EMC) 和電磁干擾 (EMI)。

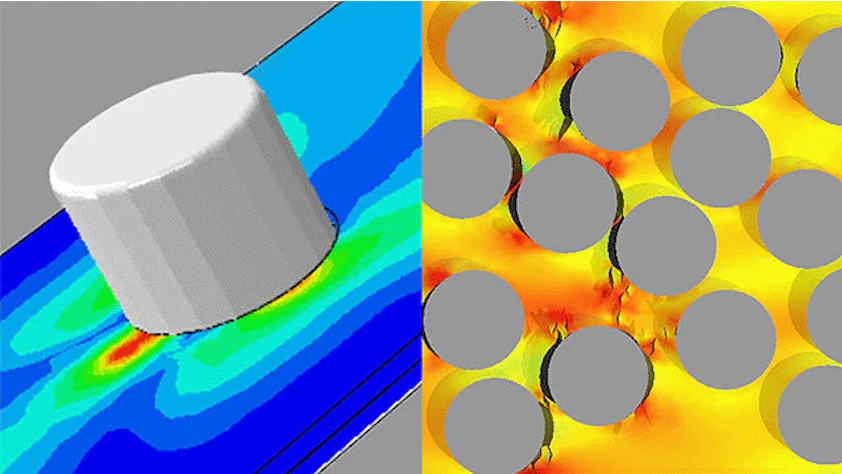

材料工程
增強開發先進材料和提高產品性能的信心。在預測先進材料的行為時,Simcenter 3D 通過準確考慮微觀結構細節、缺陷和制造引起的變化,幫助您加快材料的產品開發生命周期。借助 Simcenter 3D,您可以在設計中采用先進材料,使產品更輕、更堅固、更耐用。Simcenter 3D 用于先進材料的具體功能包括:
1、多尺度材料建模
2、自動微結構的生成與優化
3、層壓復合材料建模
4、制造變異性和缺陷

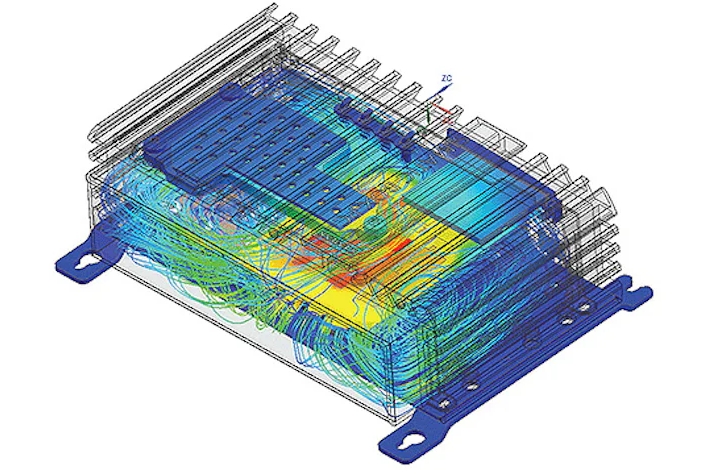

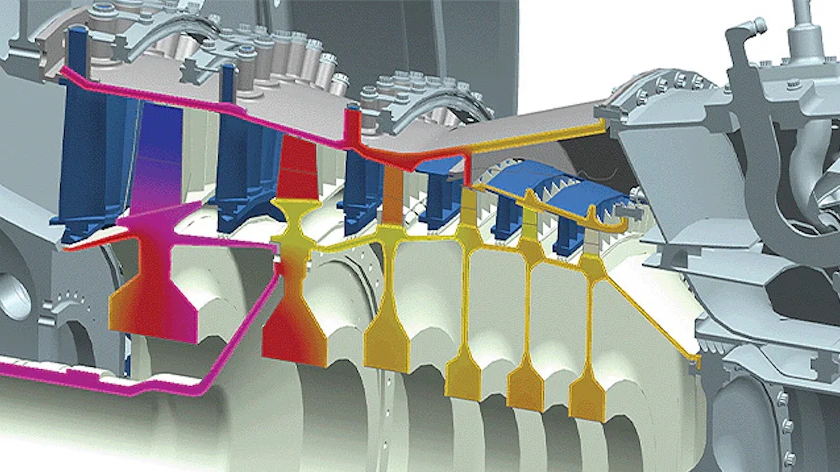

熱分析
Simcenter 3D 是用于仿真非線性和瞬態傳熱現象的完整解決方案。專用的熱建模功能可幫助您快速創建熱連接,選擇正確的物理模型并定義正確的載荷和邊界條件。Simcenter 3D 熱分析解決方案包括以下特定功能:
1、傳導傳熱
2、對流傳熱
3、輻射傳熱
4、共軛傳熱
5、空間系統熱
多物理場
整合領域解決方案,解決實際問題。Simcenter 3D 通過一個通用工程桌面簡化了多物理場仿真,該桌面可用于多個學科的預處理和后處理。通過這一集成平臺,您可以更輕松地執行多物理場仿真,例如熱-流體、熱-機械、流體-結構相互作用、振動-聲學、航空-振動-聲學、電磁-熱和電磁-振動-聲學。Simcenter 3D 還支持弱耦合和強耦合,具體取決于所涉及的物理場類型。Simcenter 3D 使用以下不同方法執行多物理場仿真:
1、單向數據交換
2、雙向數據交換
3、集成耦合解決方案
增材制造構建仿真
第一次就正確打印零件。Simcenter 3D 增材制造功能可以幫助您在打印任何零件之前預測變形和缺陷情況,從而減少測試打印次數,并提高最終打印的質量。增材制造解決方案中的特定功能包括:
1、仿真粉末床熔融構建過程
2、根據結果進行幾何補償

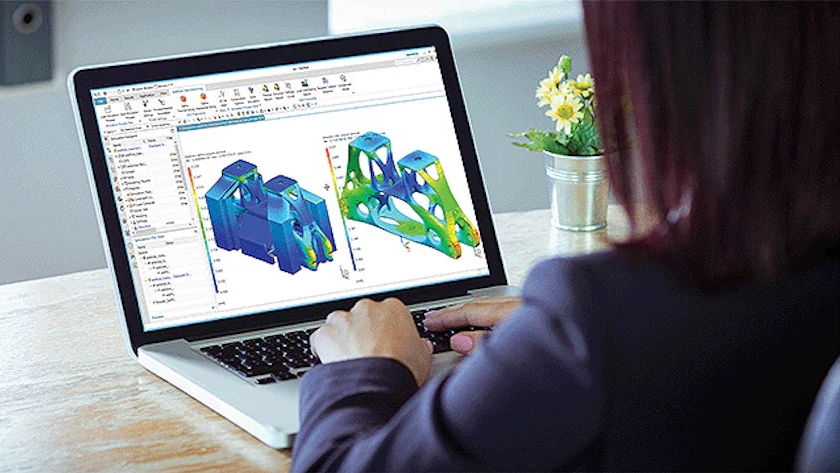

設計空間探索和優化
改進和優化產品設計。Simcenter 3D 軟件優化解決方案可以實現迭代過程的自動化,從而減輕改進產品設計的負擔。這樣,您就可以將設計的性能與規格進行比較。它還使您能夠通過更經典的參數優化功能優化拓撲結構,并擴展到設計空間探索。具體的設計空間探索和優化功能包括:
1、集成式設計空間探索
2、拓撲優化
3、FE 參數優化
無縫數據管理
在產品開發環境中跟蹤團隊的所有仿真工作和數據。您可以在與 Teamcenter 軟件集成的無縫管理環境中使用 Simcenter 3D。當 Simcenter 3D 與 Teamcenter 集成使用時,您可以在 Teamcenter 數據庫中創建、存儲和訪問產品仿真數據。它結合了 Simcenter 3D 在多物理場建模方面的強大功能,以及 Teamcenter 在以受控方式存儲和檢索數據方面的強大功能。這些功能包括:
1、與 Teamcenter 仿真集成
2、基于規則的組裝管理
柔性管道、軟管和線纜
了解柔性管道、軟管和線纜在零件移動時的反應。Simcenter 3D 包括專用于幫助您仿真柔性管道、軟管和線纜在移動組裝件中移動和彎曲行為的應用程序。此應用程序可幫助您確定和仿真安裝方案,并計算柔性管道的初始位置。支持的具體功能包括:
1、橡膠軟管
2、電線和線束
3、安裝方案
4、初始和操作職位
5、力和力矩
6、碰撞和干擾檢查
7、優化位置和方向
8、線性和非線性動力學

圖文來源---Simcenter
