Solid Edge 是一款經濟實惠、易于使用的軟件工具產品組合，能夠輕松應對 3D 設計、仿真、制造、數據管理等產品開發流程的各個方面。Solid Edge 通過同步建模技術，將直接建模的快速和簡易性與參數化設計的靈活性和可控性相結合。

軟件功能模塊

3D設計

速度、靈活性和下一代設計

向您提供設計解決方案所需的一切信息，以及您所需的各種功能，包括同步建模技術、創成式設計建模、增材制造和逆向工程。

基于模型的定義

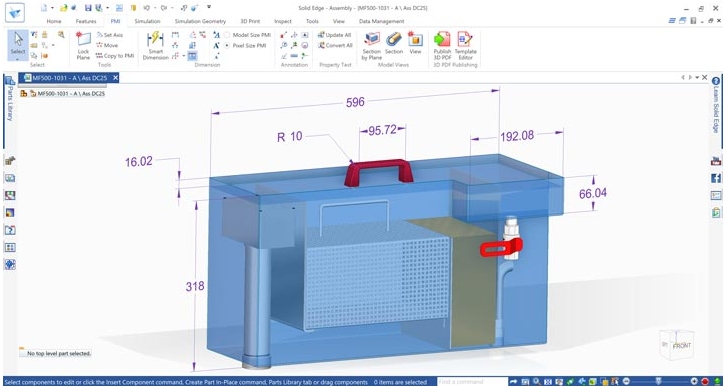

Solid Edge 基于模型的定義允許使用 3D 模型生產零件和/或裝配的完整數字化定義，讓用戶進入一個完全數字化的制造和設計環境。添加標注的 3D 模型比復雜圖紙更易理解，這樣可以減少工程文檔編制所需的時間并推進下游驗證和制造工作。這為用戶提供了無紙化的設計環境，能夠減少修改工作、縮短制造時間、加快文檔編制速度，并讓制造溝通更加順暢。

1、讓制造文檔編制更快，讓制造溝通更加順暢

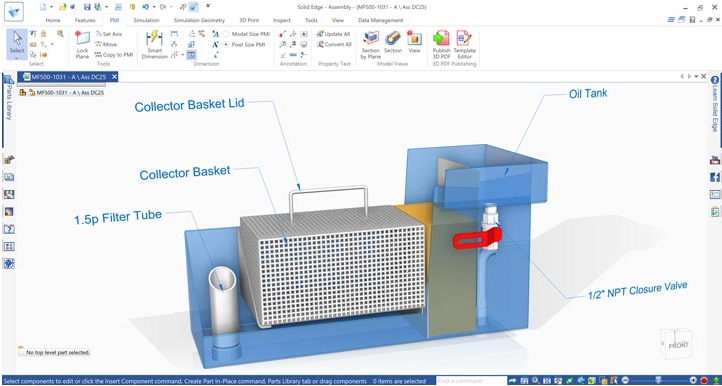

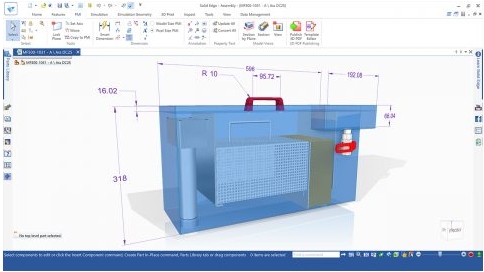

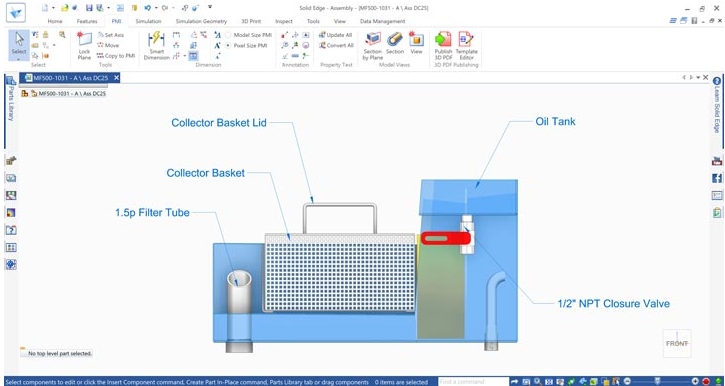

數字化溝通加快從設計到制造的過程。在 Solid Edge 基于模型的定義中，包含 PMI 和相關元數據的 3D 模型通過通用 3D PDF 進行通信，允許以交互方式查看制造數據。用來驅動 3D 模型的 PMI 信息與用來創建 3D PDF 文件的信息相同，因而無需創建額外 PMI 文檔。需要進行認證時，可以通過 3D PDF 格式輕松生成紙質文檔。

2、直接從制圖環境發布文件

Solid Edge 基于模型的定義衍生的 3D PDF 文件可以直接從制圖環境發布。系統將根據模板定義已發布 PDF 的布局，模板中的頁數將與 PDF 文件中的頁數對應。徽標和其他常用信息可以添加到背景頁。通過可編輯字段，用戶可以將注釋和模型的縮略圖預覽添加到文檔中。

3、在與供應商協同時使用最節約成本的流程

Solid Edge 基于模型的定義允許供應商針對業務需求使用最節約成本的解決方案，也就是允許制造商及其供應商以數字化方式使用節約成本、非專有流程管理基于模型的 3D 工程設計工作。產品和制造信息 (PMI) 可以在制造商和供應商之間（或者工程和制造部門之間）交換，而無需他們身處同一環境中。

4、標準合規性

符合行業標準可以讓用戶更具競爭優勢，因為很多行業都要求基于數字化數據的流程符合標準要求。Solid Edge 基于模型的定義符合 MIL-STD-31000B、ASME Y 14.41、ISO 16792、ISO 1101、ISO 1405、DIN ISO 16792 和 GB/T 24734 標準；軟件導入/導出 PMI 使用的是 STEP AP242。

同步建模技術

直接建模的簡便性和參數化設計的控制功能

Solid Edge 可以通過我們獨特的同步建模技術更快、更輕松地創建和編輯 3D CAD（計算機輔助設計）模型 – 它兼具直接建模的速度和簡便性以及參數化設計的靈活性和控制功能。借助 Solid Edge 同步建模技術，您可以快速創建新的概念設計、輕松響應更改請求，并對裝配內的多個零件進行同步更新。利用這一設計靈活性，您可以省去繁瑣的預先計劃，并避免功能失效、重建問題和耗時的返工。您還可以運用同步建模技術功能像處理本機文件一樣處理多 CAD 數據，同時支持與供應商和合作伙伴展開無縫協同工作。

（1）快速、靈活地創建設計方案

將 Solid Edge 同步建模技術與集成的二維和三維草繪功能相結合，無需進行繁瑣的預先計劃便可立即開始概念設計。Solid Edge 史無前例的 3D CAD 創建方式意味著您可以直接設計幾何體，并立即進行更改。

（2）快速響應后期更改

若截止期限前需要更改后期設計，則 Solid Edge 同步建模技術可輕松執行請求的更改，甚至是更改基于歷史記錄的 3D CAD 模型。只需更新參考尺寸或推拉幾何體，即可快速、輕松地更改任何模型，而無需擔心會出現功能失效、重建問題或費時的返工。

（3）編輯導入的 3D CAD 數據

使用 Solid Edge 同步建模技術，從其他 3D CAD 系統導入文件就像打開文件一樣簡單 – 編輯導入的數據同樣也很簡單。只需單擊并拖動特征，或“實時”添加和編輯尺寸，Solid Edge 將自動進行智能升級，就像存在歷史記錄樹一樣。通過同步建模技術的獨特功能，您可以輕松地與供應商和合作伙伴協作，并像處理本機文件一樣處理多 CAD 數據。

（4）改進對其他 3D CAD 模型的設計重用

使用 Solid Edge 同步建模技術，您可以從其他模型輕松重用 3D 設計細節，幫助您在創建新的設計時節省時間和精力。只需在 Solid Edge 中進行簡單的復制和粘貼，您便可以將設計細節從一個項目轉移到另一個項目，并像處理本地 Solid Edge 文件一樣處理其他 CAD 格式的文件。

（5）同時編輯多個零件

Solid Edge 讓您能夠在裝配中輕松編輯多個零件，無需執行基于歷史記錄的耗時編輯，也無需在零件之間建立關聯。采用同步建模技術，您只需在裝配中選擇和拖動零件便可進行同步更改。

（6）仿真準備

借助 Solid Edge 同步建模技術，即使您并不精通 3D CAD 技能，也可以輕松地準備模型以進行有限元分析 (FEA)。Solid Edge 提供易于使用的工具進行 FEA 仿真準備，即使在 Solid Edge 或其他 3D CAD 工具中創建幾何體也不在話下。

鈑金設計

使用 Solid Edge 進行完全自動化的鈑金設計

為滿足獨特的鈑金設計要求，比如工藝性要求，Solid Edge 簡化了從 CAD 設計直至展平圖和圖紙制作的整個鈑金產品開發流程。不同于普通 CAD 工具，Solid Edge 包括特定于鈑金的特征，比如浮凸、淺凹、沖壓除料、焊珠、多邊緣彎邊、輪廓彎邊、直彎和蝕刻。此外，通過用于分析、NC 編程和相關任務的集成應用，Solid Edge 可幫助您縮短設計時間、提高質量并降低成本。

1、鈑金模型制作步驟減少

通過 2D 草圖輕松制作鈑金模型，并直接使用幾何體。不同于基于歷史記錄的 CAD，Solid Edge 的同步建模技術可讓您獨立地編輯特征。您可以按名稱或類型對特征重新排序、重新組織和分類。專用鈑金設計功能可讓您使用草圖和工程參數創建和編輯鈑金特征（比如凹坑和焊珠），而不必重新生成不相關的幾何體或下游工序。一次操作即可創建多個彎邊，且彎邊可自動修剪。此外，Solid Edge 可讓您用鈑金“包繞”實體零件。

2、在設計任何階段均可輕松進行更改

在保持設計意圖的同時，對鈑金模型輕松執行計劃外的設計更改。在拖動或尺寸編輯過程中，自動發現和保持設計意圖，包括幾何條件和模型參數。向您的 3D 鈑金模型的任何部分添加驅動尺寸。不同于傳統 CAD 系統，采用同步建模技術的 Solid Edge 無需嚴格按照創建或重新生成不相關特征的順序對樹結構進行編輯 — 因此既可以先編輯最后一個工序，也可以先編輯第一個工序。

3、無縫重用供應商和原有 3D 設計

導入鈑金模型文件并將這些文件轉化成之后可進行編輯的可用零件。Solid Edge 可以識別導入零件的關鍵參數，比如厚度和折彎。借助 Solid Edge，您可以繼續設計和編輯導入的零件，就如同對待本機幾何體那樣 — 只需拖動特征，比如標簽和法蘭，而不必重新建模。

4、通過專用功能節省時間

相比于通用 CAD 工具，Solid Edge 的專用鈑金設計功能可大幅提高生產效率。特定于流程的命令，比如用于導管的“放樣彎邊”、用于漏斗設計的“零部件到鈑金”以及用于展平圖的“毛坯體”，可讓您更快速地對鈑金件建模。內置智能設計，通過自動計算材料處理和驗證零件的工藝性，可節省更多時間。此外，能創建可供制造的鈑金展平圖，有助于消除廢料和返工。

5、通過內置設計驗證提高質量

Solid Edge 提供無可比擬的模型驗證功能，可確保工藝并減少需使用的物理原型。Solid Edge 包括可自動測量參數（比如折彎間的距離）或計算諸如成本、變量和表面面積等因素的設計傳感器。而且，通過可擴展的有限元功能，您可以在設計階段的更早期就執行仿真，從而提高鈑金件的質量和減少產品故障，同時最大限度地減少材料和重量。

6、快速創建準確的圖紙

Solid Edge 憑借業界最高效的 CAD 制圖系統，簡化了鈑金圖紙（包括折彎表）創建。可以確定成形和展平組件的細節和尺寸，并以關聯方式保留，這樣，它們可以隨您設計的更改而自動更新。您可以在圖紙中快速創建折彎表、陰影圖、分解的裝配以及細節和剖面視圖。使用 Microsoft 標準的 OLE 技術（對象鏈接和嵌入），您可以輕松地在其他文檔類型（比如，Word、Excel 和 PowerPoint）中重用完整圖紙、折彎表或單個視圖，為手冊、技術規范、宣傳冊和其他出版物添加插圖。

7、創建 NC 就緒展平圖

Solid Edge 使用行業標準的公式來創建 NC 就緒展平圖，不過您可以靈活地基于折彎表定義自定義公式。出于制造目的，Solid Edge 展平圖將始終顯示最高效的切割鈑金大小。Solid Edge 允許您采用最適合鈑金制造流程的方式來表示變形特征。折彎表可以存儲在 3D 零件中，以便記錄、在圖紙中使用，并導出折彎順序，從而幫助對 CNC 機床進行編程。Solid Edge 還支持對錐形折彎使用三角測量線 – 對于創建過渡鈑金作業（比如，方形轉換為圓形或錐形）的任何人而言，這都是一項重要的增強功能。Solid Edge 還允許用戶從展平圖中移除不需要的浮雕。

8、使用特有功能輕松構建復雜模型

使用 3D CAD 環境中的改進放樣彎邊和特有的折彎凸緣止裂槽功能，更加輕松地構建復雜 3D 鈑金模型。放樣彎邊功能改進了可制造性，可以處理很多工況：逐個逐個、逐個到多個、圓弧到直線、對稱、不對稱、平行和不平行。特有的自動止裂槽功能使得放樣彎邊的創建更加成功。新增的放樣彎邊折彎選項帶來了創建靈活性和準確的展平圖。此外，新增的折彎凸緣止裂槽功能可以為簡單折彎端添加止裂槽。放樣彎邊在農業機械設計和工業食品加工設備的創建中尤為有用。金屬板彎曲時發生的折彎凸緣、機械變形可得以緩解，而這是制造過程不可或缺的步驟。

裝配建模和管理

輕松創建和管理大型裝配而不犧牲性能

隨著設計變得日益復雜，裝配中零件數量經常增多。Solid Edge 幫助用戶快速輕松地創建和管理最大型裝配，而沒有任何減慢或沖突。在一個完整的數字模型中創建所有組件（包括管件、管道、電線、焊接件和鈑金）的具體表示，促成更準確的設計與分析。借助 Solid Edge，您可以快速檢測和修復沖突和干擾問題、生成裝配說明和開展客戶審核，從而減少對成本高昂的樣機的需求。

1、處理大型裝配時具有無可比擬的性能

Solid Edge 提供先進內存管理技術，讓您輕松管理裝配建模。快速創建、加載和更新大型裝配及其關聯圖紙。裝配簡化、裝配區域定義以及僅限結構的導航能夠釋放系統內存，讓您的圖形顯示更高效地工作。利用 Solid Edge 中的裝配建模，您可以在主裝配中放置復雜子裝配，在簡化和詳細視圖之間隨意切換，而無需等待。或者快速將子裝配轉化為獨立零件，創建占位符組件，以提升性能。大裝配的高效模式會在裝配變大時自動激活，從而改進交互性能，使得工作流最多可以增加 10 倍以上的速度。

2、上下環境中自下而上和自上而下的建模

利用 Solid Edge，您可以按自己希望的方式，即自下而上（通過評估現有組件）或者自上而下（從概念布局開始，或者通過設計零件來適合現有裝配）開展設計。Solid Edge 提供一組裝配建模命令和工具，讓您能夠以關聯或非關聯方式使用上述任一設計途徑。利用布爾函數或同時多零件編輯，Solid Edge 獨特的同步建模技術可幫助您更快地創建和修改裝配。使用 Solid Edge，無論您的設計如何開始，您都可以在創建或修改組件時在裝配的上下環境中工作。

3、輕松管理裝配關系

利用 Solid Edge 中的裝配建模工具，無論您是修改現有零件或導入新裝配，都可以輕松更新關系和約束。裝配組件及其關系的文字和符號表示采用大綱格式組織，便于查找、激活和控制其顯示。

4、通過陣列化和標準零件節省時間

在構建裝配時，您經常需要將標準或商業供應零件（如螺母或螺栓）以及子裝配多次放入陣列或鏡像排列。利用 Solid Edge，您可以將零件和子裝配快速復制到陣列排列。用戶可以復制和粘貼內部、外部以及學到的關系，因此只需極少點擊次數即可組裝新放置的零件。出現在子裝配內部的零件和子裝配本身都可以和零件一起復制和粘貼，這樣便可重用包括約束在內的內部零件。Solid Edge 還支持輕量級模式，用于定位非活動組件。此外，借助可用零件庫，您可以輕松查找和放置符合公司標準的常用零件。

5、更快設計框架和焊接件

Solid Edge 提供特定于流程的應用程序，加快剛性框架結構和焊接件的創建。內嵌工程流程知識，以及結構化工作流，幫助您比通用 CAD 建模工具更快地設計框架和焊接件。Solid Edge 框架和焊接件完全與 Solid Edge 裝配、零件建模和制圖功能關聯。此外，Solid Edge 還可讓您自動創建零件明細表，其中包含每個組件的切割長度，而且可為制造或采購流程中的下游查看者定制。

6、加速翻譯導入文件

導入文件后無需訪問外部數據。Solid Edge 中包含的內部組件工作流會自動將導入文件中的組件信息嵌入 Pathfinder，在幾秒鐘內將數據直接放入裝配。內部組件結構隨即轉換為傳統文件結構。拖動組件時，裝配操控將保留內部和外部引用。零件、鈑金和裝配文件的模板皆有助于發布。Solid Edge 支持導入 x_t (Parasolid)、STEP、JT 和 IFC 數據格式。

7、逼真的裝配渲染和動畫

Solid Edge 提供照片般逼真的渲染，包括圖形光線布置、柔和陰影和反射，讓您的設計栩栩如生。利用功能強大的分解工具，可以創建逼真的運動仿真，將其另存為電影并共享。完善的時間線幫助設計師設定具體的操作順序，其中顯示發動機啟動、軸旋轉、零件隱顯和分解何時發生。
CAD圖紙和制圖

使用 Solid Edge 輕松完成 CAD 繪圖與制圖

繪圖是許多工程流程交付的成品，其代表了設計方與制造方之間達成的約定，這就意味著繪圖的準確性至關重要。但是，由于產品設計與組合變得日益復雜，并且需要考慮眾多國際繪圖標準，因此制作、注釋并更新繪圖已成為一大挑戰。使用 Solid Edge，可在繪制布局、標注細節、控制圖表尺寸的過程中自動遵循選定的機械制圖標準。

1、簡化 CAD 制圖和文檔創建

Solid Edge 可根據 3D 模型自動創建并更新繪圖，快速創建標準視圖和派生視圖，包括輔助視圖、剖視圖、詳細視圖、局部視圖以及等軸測圖視圖。Solid Edge 還可以自動為各種尺寸的模型創建爆炸圖、符號標注、零件列表和材料清單。您可以選擇不同的顯示選項（例如顯示陰影），以確保文檔內容清晰易懂。對 3D 模型做出更改后，將會以圖形方式提醒設計者繪圖視圖在何時過期，同時內置的工具會提醒用戶做出了哪些更改。保存繪圖時，系統會使用零件文件中的數據自動填充標題塊。

2、創建和更新過程中實現更高性能

Solid Edge 利用多核處理器優化速度和性能，支持創建簡化組合件，并且可以在草圖質量和高質量視圖之間進行選擇。此外，處理大型組合件時，Solid Edge 可以根據搜索查詢布置繪圖視圖，并關閉視圖中所有不必要的組件。通過大幅減少需要進行計算的隱藏線，可以更快速地布置并更新繪圖視圖。

3、更輕松地控制繪圖尺寸以及添加注釋

Solid Edge 提供的綜合尺寸控制和添加注釋工具可以快速創建包含全部細節的繪圖。可以使用 QuickSheet 模板根據預定義的標準（如視圖、零件列表和注釋）自動填充繪圖。通過檢索零件或組合件尺寸可以自動創建詳細繪圖視圖，另外還可以使用提供的一整套尺寸和注釋命令。

4、支持全球 CAD 制圖標準

Solid Edge 可提供自動遵守制圖標準的簡單繪圖布局、圖表、注釋和尺寸控制，遵守的制圖標準包括國際標準化組織 (ISO)、美國國家標準學會 (ANSI)、英國標準學會 (BSI)、德國標準化學會 (DIN)、日本工業標準 (JIS) 等制定的標準。使用 Solid Edge 可以完全控制繪圖的每個元素，并且在標準更改時輕松進行更新。

5、鈑金零部件的精確繪圖

可使用通過折彎中心線列出折彎工序、角度和方向的折彎工序表，記錄鈑金零部件的生產過程。可以將使用自動符號標注的零件列表添加到組合件繪圖，圖中的列表與模型中的零件精確匹配，甚至包括非實體零件（如顏料）。

6、零成本協同和改進的數據共享

使用 Solid Edge，您可以與其他團隊、供應商和客戶輕松共享二維繪圖，即使他們并未安裝 Solid Edge 也能實現共享。使用我們提供的免費 Solid Edge 2D 制圖工具，可以輕松實現本地制圖文件的數據共享，并提供繪圖布局、目標搜索、繪圖和尺寸控制功能。由于 Solid Edge 2D 制圖工具與 Solid Edge 商業版完全兼容，因此在數據轉換過程中不會破壞繪圖的完整性。

設計配置器

Solid Edge® Design 設計配置器在 Solid Edge 環境中提供強大的設計自動化功能。此設計自動化應用程序將基于規則的自動化添加到用戶熟悉的 Solid Edge 機械設計環境中。它完全嵌在 Solid Edge 中，能夠根據設計參數和規則迅速定制產品，因而能夠提高工作效率和設計速度。

1、提高工作效率和設計速度

捕獲那些能夠推動產品設計以實現訂單工程過程自動化的工程規則和參數。這可以為產品創新爭取更多的時間。配置規則在 Solid Edge 中使用分步式指導過程定義，而無需編程知識。

2、根據客戶規格迅速進行設計

根據客戶規格迅速進行產品設計，同時消除手動設計定制化過程中固有的、成本高昂的錯誤。無需離開 Solid Edge 設計環境，即可使用圖形用戶界面生成新設計。規則可以驗證產品選擇是否有效。

3、自動化銷售工程流程

銷售工程流程關鍵組件的自動化可以提供依成本的物料清單 (BOM)、引人入勝的 3D 可視化和銷售圖紙之類相關輸出。通過實現訂單工程過程中相關重復性設計任務的自動化，減少總體訂單交付時間和工程成本。

工業設計和造型

Solid Edge 在工業設計方面的應用

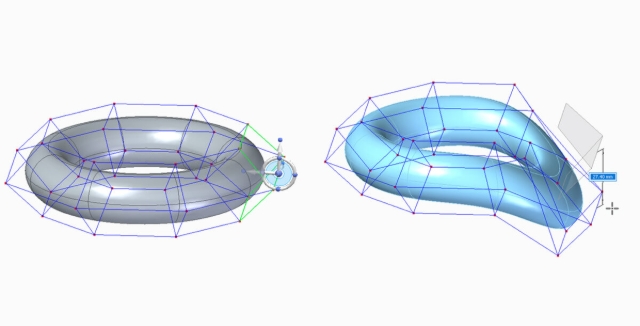

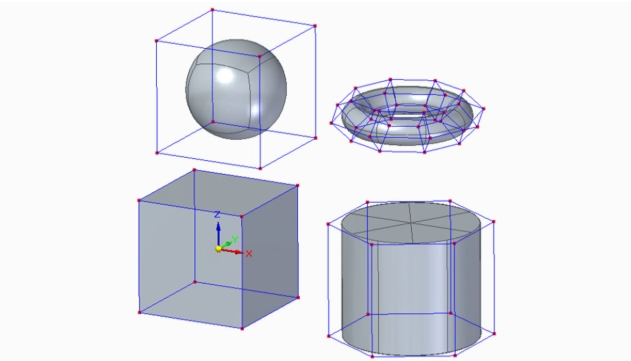

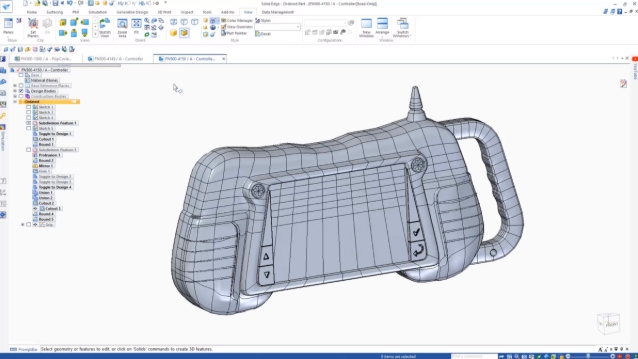

工業設計用于創建產品價值。外觀引人注目、功能實用且具備可制造性的設計，可以賦予企業一定的競爭優勢。Solid Edge 中的高級形狀創建和操控功能可以讓用戶對獨特的產品進行概念化，幫助產品在市場上脫穎而出。

1.3D渲染

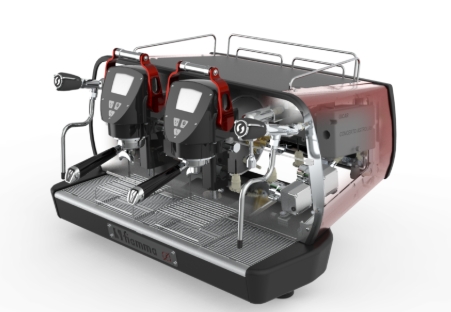

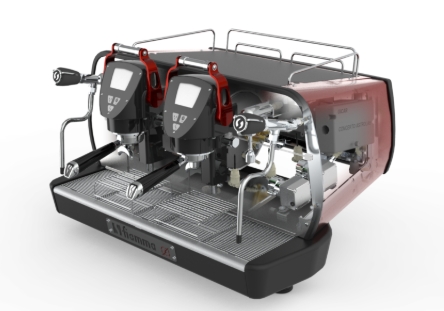

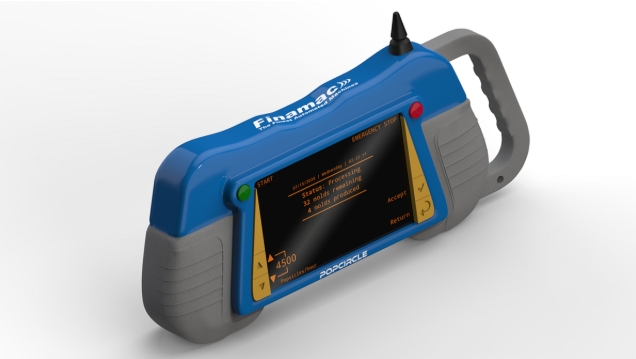

在生產成本高昂的原型之前可以生成照片般逼真的圖像，以便對設計進行溝通并獲取反饋。
